API 6A GATE KLEP -MATERIAAL SELECTIE EN Corrosieweerstand Verbetering Strategie

1. Inleiding

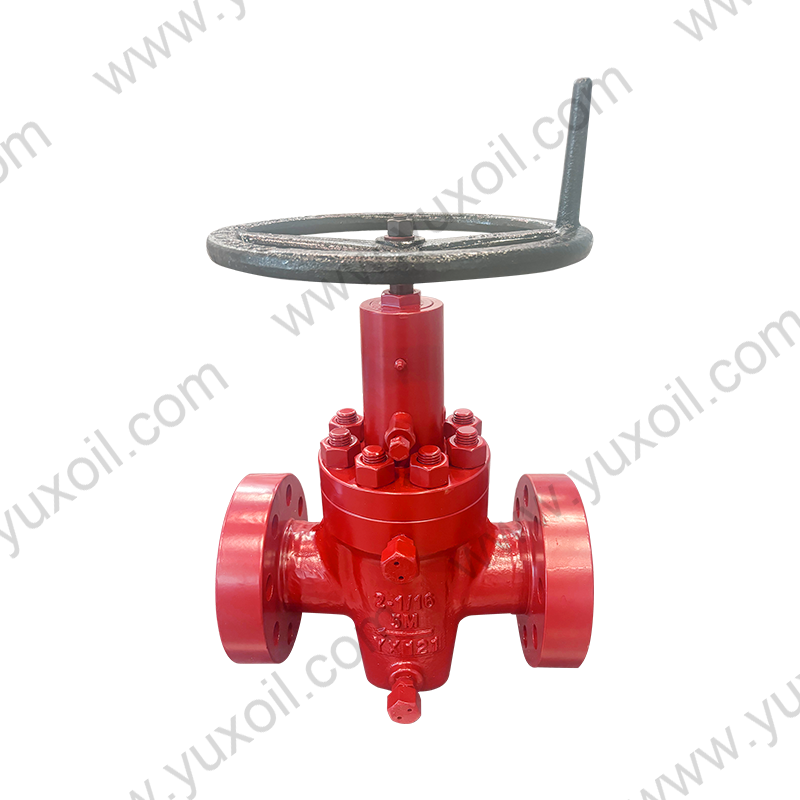

API 6A Gate -kleppen zijn een cruciaal onderdeel van olie- en gasputbesturingsapparatuur, veel gebruikt in kerstbomen, gasputjes, puthead -spruitstukken en breuksystemen.
In werkelijke olie- en gasveldomstandigheden moeten kleppen de volgende uitdagingen weerstaan:
Hoge druk: tot 20.000 psi (138 MPa)
Hoge temperatuur: tot 350 ° F (177 ° C)
Sterk corrosieve media: bevattende H₂s (waterstofsulfide), CO₂ (koolstofdioxide) en chloriden (CL⁻)
Mariene omgevingen: hoge luchtvochtigheid, zoutspraycorrosie en grote temperatuurschommelingen
Mechanische slijtage: erosie door vaste deeltjes en wrijving op het afdichtoppervlak van herhaalde openings- en sluitingsbewerkingen
Daarom bepalen de keuze van het materiaal en de verbetering van de corrosieweerstand direct de veiligheid, levensduur en onderhoudskosten van API 6A -poortkleppen.

2. Materiële vereisten in API 6A
API 6A heeft strikte voorschriften voor poortklepmaterialen, met name met betrekking tot de geschiktheid van materialen voor verschillende PSL (productspecificatieniveau), PR (prestatievereiste) en temperatuurklassen. Veelvoorkomende materiaalcategorieën en kenmerken
Koolstofstaal
Gemeenschappelijk cijfer: AISI 4130 (geblust en getemperd)
Voordelen: lage kosten, hoge sterkte
Toepassingen: laagcorrosieve gasvelden, zoetwaterwellheads
Lage legeringsstaal
Common Grade: AISI 8630 Mod
Voordelen: hoge sterkte, hoge taaiheid en betere slijtvastheid dan koolstofstaal
Toepassingen: hogedrukputjes (≥10.000 psi)
Martensitisch roestvrij staal
Gemeenschappelijke cijfers: 410SS, 420SS
Voordelen: slijtvastheid, geschikt voor afdichtingsoppervlakken van de klepzitting
Toepassingen: Co₂-bevattende, lage H₂s-omgevingen
Austenitisch roestvrij staal
Gemeenschappelijke cijfers: 316SS, 304SS
Voordelen: goede co₂ corrosieweerstand, uitstekende lage temperatuurstuwheid
Toepassingen: gasvelden met lage temperatuur, zure gasputten
Duplex roestvrij staal = staal)
Gemeenschappelijke cijfers: 2205, 2507
Voordelen: hoge sterkte, goede weerstand tegen chloride -putcorrosie
Toepassingen: offshore olie- en gasvelden, hoge chloride -omgevingen
Op nikkel gebaseerde legering
Gemeenschappelijke cijfers: Inconel 625, Incoloy 825
Voordelen: Weerstand tegen H₂s, Co₂ en chloride Stresscorrosie Cracking
Toepassingen: High H₂s, High Co₂, Deep-Sea Wellheads

3. Strategie voor materiaalselectie
(1) Selectie op basis van middelgrote compositie
Hoge H₂S Werkomstandigheden: moet voldoen aan de NACE MR0175/ISO 15156-normen en selecteer lage hardheid (≤22 HRC) op nikkel gebaseerde legeringen of duplex roestvrij staal om sulfide stresscorrosie te voorkomen.
Hoge CO₂ Werkomstandigheden: Austenitisch roestvrij staal, duplexstaal of legeringen op basis van nikkel zijn effectiever en kunnen voorkomen dat metaalcarbonaten veroorzaakt door CO₂-corrosie. Hoge chloride-ionenomgeving: duplex roestvrij staal, super austenitisch roestvrij staal (zoals 254 mmo) of legeringen op basis van nikkel moeten worden geselecteerd om put en spleetcorrosie te voorkomen.
(2) Selecteer volgens het drukniveau
2000–10000 psi: lage legeringsstaal ENP (elektroleloze nikkelplating) of harde legeringsoverlay
> 10000 psi: hoge sterkte lage legeringsstaal of legering op basis van nikkel is vereist om de sterkte en taaiheid te garanderen
(3) Selecteer volgens temperatuurniveau
Lage temperatuur (–60 ° F / –51 ° C): goede taaiheid met lage temperatuur, austenitisch roestvrij staal of koolstofstaal met lage temperatuur (LTC's)
Hoge temperatuur (350 ° F / 177 ° C): een legering met een goede thermische stabiliteit, zoals Inconel 718

4. Methoden om de corrosieweerstand te verbeteren
(1) oppervlaktebehandeling en coating
ENP (elimaness nikkelplating): chemische nikkelplating, corrosieweerstand en slijtvastheid
HVOF (hoge snelheid oxy-fuel) wolfraamcarbide spuiten: super hard en erosiebestendig
Nitriding: verbeter de hardheid van het oppervlak en de corrosieweerstand
(2) Afdichtingsoppervlak verharding
Stelliet overlay lassen: op kobalt gebaseerde gecementeerde carbide, slijtvast en corrosiebestendig
PTA (Plasma overgedragen boog) Lassen: hoge bindingssterkte, uniforme dichtheid
(3) Kathodische bescherming
Marine Wellheads kunnen opofferingsanodes (zink, aluminium) of onder de indruk van de stroomsystemen gebruiken om elektrochemische corrosie te remmen
(4) structurele optimalisatie
Verminder vloeibare dode hoeken en openingen, verminder spoedcorrosie
Verbeter de stroomkanaalafwerking, verminder deeltjesafzetting

5. Casusanalyse
In een bepaalde offshore high h₂s (> 10%) High Co₂ (> 15%) gasveldproject:
Het klep lichaamsmateriaal is inconel 625 (integraal smeden)
De klepstam is Enp nikkel-toegelaten AISI 8630 MOD, rekening houdend met zowel sterkte als corrosieweerstand
De klepstoel wordt bedekt met wolfraamcarbide om de erosieweerstand te verbeteren
De resultaten laten zien dat de klep 5 jaar in gebruik is zonder ernstige corrosiefout, wat 3-5 keer langer is dan die van traditioneel staal met lage legering, en de onderhoudskosten worden met meer dan 40%verlaagd.

6. Conclusie en aanbevelingen
Materiaalselectie moet gebaseerd zijn op een analyse van de bedrijfsomstandigheden: mediasamenstelling, druk en temperatuur en vloeistoferosiekarakteristieken zijn allemaal essentieel.
Volg de internationale normen, met name API 6A en NACE MR0175, om de veiligheid te waarborgen.
Uitgebreide corrosiebestendigheidsmaatregelen: materialen, oppervlaktebehandeling, kathodische bescherming en structurele optimalisatie moeten op een gecoördineerde manier worden geïmplementeerd.
Lifecycle Management: Regelmatig inspectie en onderhoud zijn economischer en betrouwbaarder dan alleen afhankelijk van high-end materialen.
